Le concept de RINGSPANN

Depuis plus de 70 ans, RINGSPANN développe et fabrique des mandrins expansibles pour le serrage de précision de pièces à usiner. Au cours des dernières décennies, nous avons réalisé des milliers d’applications et apporté de nombreuses solutions de haute technicité.

RINGSPANN est spécialisé dans le serrage et le centrage des faces internes et externes de pièces cylindriques. Typiquement ce sont des composants pour les secteurs de l’automobile, les réducteurs de vitesse ou l’aéronautique.



Le système de serrage RINGSPANN a été développé sur le principe des rondelles RINGSPANN. Il comprend:

  • Des systèmes de serrage complets, prêts à l’emploi,
  • Des éléments de serrage et des composants pour les systèmes de serrage élaborés par nos clients
  • Des principes de serrage pour des systèmes particuliers.




Le système RINGSPANN offre la solution idéale pour chaque application et garantit une grande précision de serrage sans difficulté de centrage. Cela permet aux clients de résoudre des demandes complexes, comme le serrage sur des portées courtes ou sur des pièces à paroi mince, sensibles à la déformation.

La système RINGSPANN est basé sur le principe de la rondelle de serrage RINGSPANN, rondelle plate et conique en acier à ressort trempé spécial. Ses fentes caractéristiques lui donnent une élasticité particulièrement élevée.



La force de mise en contrainte axiale provoque par élasticité un changement de l’angle du cône et par conséquent du diamètre de la rondelle de serrage. Si son diamètre intérieur est en appui, son diamètre extérieur augmentera. Si son diamètre extérieur est en appui, son diamètre intérieur diminuera.

Cet "Effet RINGSPANN" est particulièrement avantageux. La force de contrainte axiale est transformée sans frottement en une force radiale de 5 à 10 fois supérieure qui sera ensuite utilisée pour serrer la pièce à usiner.


La force de mise en contrainte provoque simultanément un basculement de la rondelle de serrage. Ce mouvement est utilisé pour maintenir en butée axiale la pièce à usiner pendant le serrage.



Montée dans un mandrin intérieur, la rondelle de serrage est en prise sur toute la circonférence intérieure de l’alésage de la pièce à usiner. Les forces radiales produisent alors une liaison par friction entre la rondelle de serrage et la pièce à usiner.

La répartition uniforme de la force de serrage sur toute la circonférence de la pièce garantit un maximum de précision, et permet la transmission de couples plus élevés, même en cas de serrage de pièces élastiques susceptibles de se déformer.


De la même manière, la surface cylindrique extérieure de la pièce à usiner est serrée par une rondelle de serrage logée dans un mandrin extérieur.

Caractéristiques des systèmes de serrage de précision

Haute précision de concentricité

Une précision de concentricité

≤ 0,01 mm est réalisable.




Portée de serrage courte

Le système RINGSPANN permet un serrage sur des portées courtes avec une transmission de couple élevée.




Tolérances de pièces élevées

Le système RINGSPANN permet des tolérances de pièce.
ø Dmax. - ø Dmin. = tolérance admise de la pièce


Profondeurs d’insertion importantes

Le système RINGSPANN autorise des profondeurs d’insertion importantes avec une transmission de couple élevé.




Faible encombrement du système de serrage

Les mandrins de serrage basés sur le système RINGSPANN assurent un porte-à-faux minimum de broche et donc, une rigidité élevée de l’ensemble ainsi qu’une très bonne précision.




Pas de déformation

Les éléments de serrage RINGSPANN engagent toute la circonférence de la pièce à usiner lors du serrage. Cela empêche les déformations de la pièce. Ainsi, même les pièces à parois minces ou les pièces sensibles à la déformation peuvent être serrées fermement et en toute sécurité. Cette caractéristique permet d’améliorer les performances d’usinage.


Applications des systèmes de serrage de précision

Pour le serrage de …

… composants automobiles

Exemples d’application

  • Banc d’essai de visserie
  • Carter de différentiel de poids lourds
  • Couronne dentée de poids lourds
  • Engrenage cylindrique automobile
  • Porte-satellites
  • Carter de turbo-compresseur

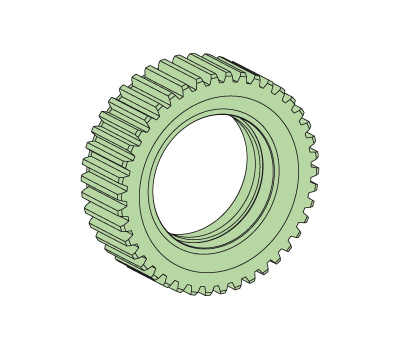

  • Roue dentée

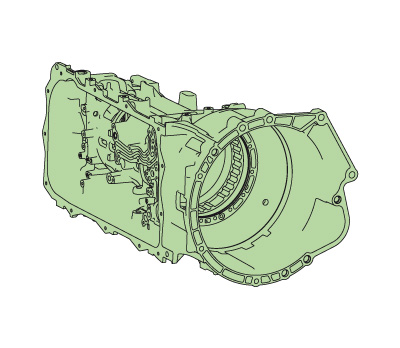

  • Carter moulé en aluminium


… composants de réducteurs industriels et de pompes

Exemples d’application

  • Roue de pompe
  • Couronne dentée
  • Pignon de transmission d’une turbine d’éolienne


… composants aéronautiques

Exemples d’application

  • Roue dentée

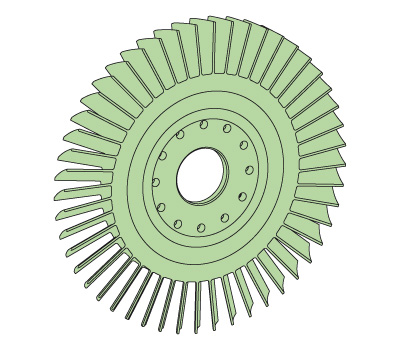

  • Etage d’une turbine de turbo-réacteur





… autres composants

Exemples d’application

  • Couvercle à paroi mince pour buse de dosage

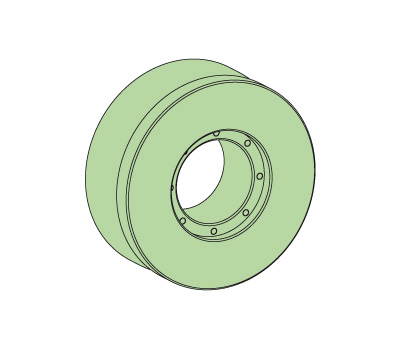

  • Rouleau de forme pour laminoirs de profilés
